5-خواندن مقدار اهم از رنگ مقاومت‌ها
آموزشگاه رباتیک و برنامه نویسی لمپا بابل با هدف ارائه آموزش‌های کاربردی در زمینه الکترونیک و رباتیک، در این درسنامه روش خواندن مقدار مقاومت‌ها از روی کدهای رنگی را به شما آموزش می‌دهد.
مقاومت و کاربرد آن
مقاومت یکی از پرکاربردترین قطعات الکترونیکی است که مقدار آن معمولاً به‌صورت نوارهای رنگی روی بدنه مشخص می‌شود. این نوارهای رنگی استاندارد جهانی دارند و می‌توان از روی آن‌ها مقدار مقاومت را تعیین کرد.
جدول کدهای رنگ مقاومت
برای خواندن مقدار مقاومت، از جدول زیر استفاده می‌شود:
| رنگ | رقم اول | رقم دوم | ضریب | تلورانس |
|---|---|---|---|---|
| سیاه | 0 | 0 | ×1 | – |
| قهوه‌ای | 1 | 1 | ×10 | ±1% |
| قرمز | 2 | 2 | ×100 | ±2% |
| نارنجی | 3 | 3 | ×1k | – |
| زرد | 4 | 4 | ×10k | – |
| سبز | 5 | 5 | ×100k | ±0.5% |
| آبی | 6 | 6 | ×1M | ±0.25% |
| بنفش | 7 | 7 | ×10M | ±0.1% |
| خاکستری | 8 | 8 | ×100M | ±0.05% |
| سفید | 9 | 9 | ×1G | – |
| طلایی | – | – | ×0.1 | ±5% |
| نقره‌ای | – | – | ×0.01 | ±10% |
روش خواندن مقدار مقاومت رنگی
- طوری مقاومت را دست بگیرید که رنگ طلایی آخرین رنگ باشد
- به تعداد اولین و دومین نوار رنگی، عدد خودش را بنویسید.
- به تعداد عدد سوم جلوی عددتان صفر بگذارید.
- نوار آخر مقدار تلورانس (دقت مقاومت) را مشخص می‌کند.
مثال

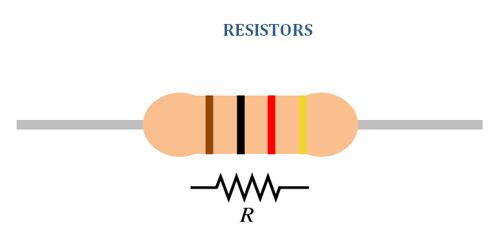

یک مقاومت با رنگ‌های قهوه‌ای، سیاه، قرمز، طلایی را در نظر بگیرید:
- قهوه‌ای = 1
- سیاه = 0
- قرمز = ×100
- طلایی = ±5%
مقدار این مقاومت برابر با 1000 اهم یا 1 کیلو اهم با تلورانس ±5% است.
مقدار مقاومت زیر هم 47000 یا 47 کیلو اهم است.
اگر روی مقاومت شما بیشتر از 4 رنگ وجود داشت می توانید از جدول زیر برای پیدا کردن اندازه ی مقاومت استفاده کنید:
جمع‌بندی
- رنگ‌های اول و دوم مقدار اصلی را نشان می‌دهند.
- رنگ سوم ضریب را مشخص می‌کند.
- رنگ چهارم تلورانس را تعیین می‌کند.
آموزشگاه رباتیک بابل در دوره‌های آموزشی خود، روش‌های عملی خواندن و استفاده از قطعات الکترونیکی مانند مقاومت را به‌صورت کاربردی آموزش می‌دهد. اگر علاقه‌مند به یادگیری بیشتر هستید، می‌توانید در دوره‌های حضوری ما شرکت کنید.
تمرین:
نمونه مقاومت‌های حساب شده:
اندازه مقاومت زیر را حساب کنید و در زیر پست کامنت بگذارید:
