راه‌اندازی ماژول ESP8266 با آردوینو

(مثال عملی: روشن و خاموش کردن LED با مرورگر)

آموزشگاه برنامه‌نویسی و رباتیک لمپا بابل

مقدمه

اگر به دنبال شروعی ساده و کاربردی در دنیای اینترنت اشیا (IoT) هستید، ماژول ESP8266 یکی از بهترین گزینه‌هاست. در این مقاله آموزشی از پایه، نحوه راه‌اندازی این ماژول را یاد می‌گیرید و با استفاده از یک مثال عملی (روشن و خاموش کردن LED از طریق مرورگر)، وارد دنیای جذاب برنامه‌نویسی سخت‌افزار و ارتباط بی‌سیم می‌شوید. این آموزش توسط آموزشگاه برنامه‌نویسی و رباتیک لمپا بابل تهیه شده و بخشی از دوره‌های مقدماتی آموزش رباتیک در  بابل است.

ESP8266 چیست؟

ESP8266 یک ماژول Wi-Fi کم‌هزینه و کم‌مصرف است که به صورت مستقل یا به همراه آردوینو استفاده می‌شود. این چیپ می‌تواند مستقیماً به اینترنت متصل شود و با اجرای کدهایی ساده، دستگاه‌های اطراف را کنترل کند. از پروژه‌های خانگی گرفته تا صنعتی، ESP8266 جایگاه ویژه‌ای در دنیای رباتیک و IoT دارد.

ویژگی‌های کلیدی ESP8266:

  • پردازنده ۳۲ بیتی تا 160MHz

  • قابلیت اتصال به Wi-Fi و اجرای برنامه بدون میکروکنترلر دیگر

  • پشتیبانی از پروتکل‌های ارتباطی مختلف

  • پین‌های GPIO، PWM، ADC و I2C

  • پشتیبانی از Sleep Mode برای صرفه‌جویی در مصرف انرژی

  • امکان بروزرسانی برنامه از طریق Wi-Fi (OTA)

تفاوت ESP8266 و ESP32



در دوره‌های آموزش رباتیک بابل، یادگیری تفاوت این دو ماژول اهمیت زیادی دارد:

ویژگیESP8266ESP32
پردازندهتک‌هسته‌ای (تا 160 MHz)دو هسته‌ای (تا 240 MHz)
GPIOکمتربیشتر (تا 36 پین)
بلوتوث❌ ندارد✅ دارد
RAM و ADCمحدودبیشتر و دقیق‌تر
مصرف انرژیپایینبیشتر ولی قابل کنترل
قیمتارزان‌ترگران‌تر

وسایل مورد نیاز برای پروژه

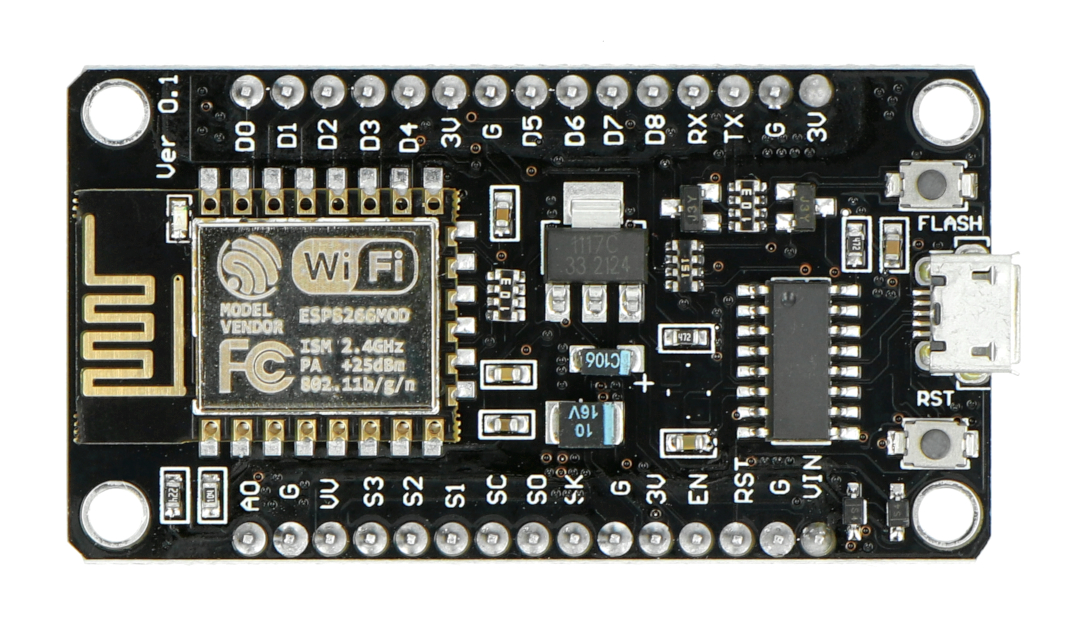

  • برد NodeMCU یا Wemos D1 Mini

  • کابل Micro USB

  • LED + مقاومت 220 اهم

  • بردبورد و سیم اتصال

  • نرم‌افزار Arduino IDE

مراحل نصب و راه‌اندازی ESP8266 در Arduino IDE



  1. باز کردن Arduino IDE

  2. رفتن به File > Preferences

  3. وارد کردن این لینک در بخش Additional Board URLs:


					http://arduino.esp8266.com/stable/package_esp8266com_index.json



  1. رفتن به Tools > Board > Boards Manager

  2. جستجو و نصب بسته‌ی esp8266 by ESP8266 Community

اتصال LED

  • پایه مثبت (بلندتر) LED به پین D1

  • پایه منفی LED از طریق مقاومت 220 اهم به GND

کدنویسی برای کنترل LED از طریق مرورگر:


					#include

const char* ssid = "Your_SSID";
const char* password = "Your_PASSWORD";

const int ledPin = D1;
WiFiServer server(80);

void setup() {
  Serial.begin(115200);
  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin, LOW);

  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("Connected. IP:");
  Serial.println(WiFi.localIP());
  server.begin();
}

void loop() {
  WiFiClient client = server.available();
  if (!client) return;

  while(!client.available()){ delay(1); }

  String request = client.readStringUntil('\r');
  client.flush();

  if (request.indexOf("/LED=ON") != -1) {
    digitalWrite(ledPin, HIGH);
  }
  if (request.indexOf("/LED=OFF") != -1) {
    digitalWrite(ledPin, LOW);
  }

  client.println("HTTP/1.1 200 OK");
  client.println("Content-Type: text/html");
  client.println("");
  client.println("<h1>ESP8266 LED Control</h1>");
  client.println("<p><a href="/LED=ON">روشن کردن LED</a></p>");
  client.println("<p><a href="/LED=OFF">خاموش کردن LED</a></p>");
}




تست نهایی و استفاده از مرورگر

  • پس از آپلود کد، در Serial Monitor آی‌پی ماژول را مشاهده می‌کنید.

  • آن را در مرورگر وارد کرده و با کلیک روی لینک‌ها LED را کنترل کنید.


					http://192.168.1.100/LED=ON
http://192.168.1.100/LED=OFF




نکات تکمیلی و حرفه‌ای

  • برای کنترل رله، موتور یا دستگاه‌های قوی‌تر، به‌جای LED از رله ماژول استفاده کنید.

  • می‌تونید از کتابخانه ESPAsyncWebServer برای رابط‌های حرفه‌ای‌تر بهره ببرید.

  • در آموزشگاه لمپا بابل، یادگیری این پروژه‌ها همراه با مبانی الکترونیک، امنیت و بهینه‌سازی انجام می‌شه.

  • پروژه‌های پیشرفته‌تر شامل کنترل از راه دور از طریق اینترنت جهانی (Public IP / MQTT) هم آموزش داده می‌شوند.

نتیجه‌گیری

ماژول ESP8266 با قابلیت Wi-Fi داخلی و امکان اجرای برنامه‌های مستقل، یک گزینه ایده‌آل برای شروع یادگیری اینترنت اشیا است. با کدی ساده می‌توان کنترل از راه دور را تجربه کرد و قدمی مهم در دنیای رباتیک و الکترونیک هوشمند برداشت.

اگر علاقه‌مند به یادگیری عمیق‌تر هستید، می‌تونید در دوره‌های پروژه‌محور ما در آموزشگاه برنامه‌نویسی و رباتیک لمپا بابل شرکت کنید. این دوره‌ها از سطح مبتدی تا حرفه‌ای، همراه با پشتیبانی عملی برگزار می‌شود.
